GE553Y937

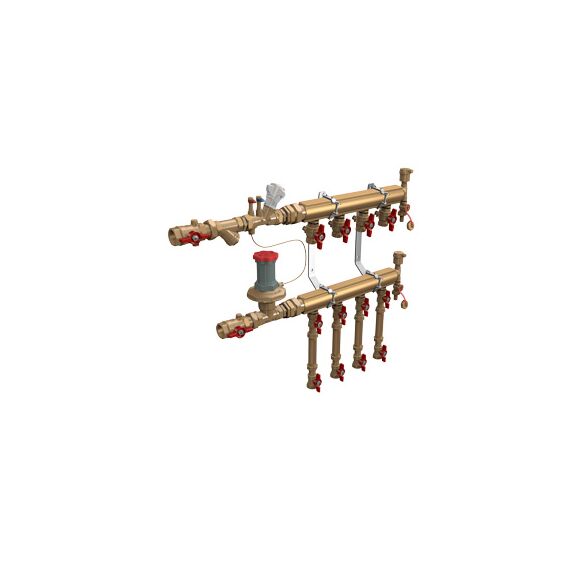

Узел коллекторный отопления этажный, подключение тип B2 1"1/4 x 3/4" / 7 (DN50) GE553-B2 GIACOMINI GE553Y937
GIACOMINI · коллекторный узел · серия GE553-B2
97 591 ₽опт
177 438 ₽розница
·До 100 000 ₽ — по прайсу (розница), от 100 000 ₽ — оптовая цена
·Минимальный заказ — 20 000 ₽
·Доставка по России — бесплатно
Узел коллекторный отопления этажный, подключение к системе с балансировочной парой, подключение к потребителям тип B2: с парой шаровых кранов с накидной гайкой и проставкой на место монтажа теплосчетчика
Поставка от официального дистрибьютора GIACOMINI · ООО «КРОНЗЕН»
в наличии
Скачать документацию PDF
Официальная гарантия производителя
Бесплатная доставка по России
Поставка от официального дистрибьютора GIACOMINI
Характеристики
Типколлекторный узел
АртикулGE553Y937
БрендGIACOMINI
СерияGE553-B2
Условный проход, DN32
Применениеheating
Комплектбалансировочная пара, шаровой кран, проставка под теплосчётчик
Количество выходов7
Назначениеотопление
DN стояка50
DN коллекторной планкиDN50
Присоединение магистрали1"1/4
Тип узлаэтажный узел отопления
Размер подключения1 1/4" x 3/4"
Макс. температура, °C110
Присоединение выходов3/4"
Межосевое расстояние, мм100
Размер:1"1/4 x 3/4" / 7 (DN50)
Макс. давление, бар16
Испытательное давление, бар24
Учёт тепла
Место установки теплосчётчика на каждом отводе (по числу выходов): подача — шаровый кран со штуцером М10 под термодатчик; обратка — пара шаровых кранов с накидной гайкой + латунная трубка-проставка (на месте будущего счётчика, для замены прибора учёта)
Состав комплекта
Пара коллекторов линий подачи и обратной, с группами подключения квартир, Группа подачи: кран шаровый со штуцером для подключения датчика теплосчётчика, Группа обратная: пара шаровых кранов с накидной гайкой для установки теплосчётчика + трубка-проставка, Пара концевых групп с автоматическим воздухоотводчиком и дренажным краном, Балансировочная пара: регулятор расхода + автоматический регулятор перепада давления, Запорная арматура на входе/выходе в узел, с возможностью установки манометров, Грязевой фильтр, Монтажные кронштейны (регулируемые)
Назначение
Отопление: узел коллекторный этажный для индивидуального учёта тепла, с общей балансировкой. Распределение теплоносителя между квартирами с возможностью поквартирного учёта тепловой энергии. Рекомендован для двухтрубной системы отопления с горизонтальной разводкой контуров. Электропитание узлу не требуется (теплосчётчики — автономное питание).
Балансировка
статический клапан + автоматический регулятор перепада давления (балансировочная пара: регулятор расхода + автоматический регулятор перепада давления с импульсной трубкой — независимая гидравлическая балансировка контура этажа)
Докупается отдельно
Балансировочные клапаны R206B-1 — на отводы, для регулирования расхода в контурах квартир, Манометры R225I, Термометры R540F (устанавливаются в рукоятки кранов R749F), Изоляция R551W, Теплосчётчики GE552
По данным каталога GIACOMINI.
Документы производителя
Другие типоразмеры линейки GE553-B2
| Артикул | DN | Цена, опт |
|---|---|---|
| GE553Y022 | DN20 | 35 108 ₽ |
| GE553Y023 | DN20 | 43 868 ₽ |
| GE553Y024 | DN20 | 48 807 ₽ |
| GE553Y025 | DN20 | 54 774 ₽ |
| GE553Y026 | DN20 | 61 290 ₽ |
| GE553Y027 | DN20 | 67 807 ₽ |
| GE553Y028 | DN20 | 74 325 ₽ |
| GE553Y122 | DN25 | 39 405 ₽ |
| GE553Y123 | DN25 | 45 941 ₽ |
| GE553Y124 | DN25 | 53 586 ₽ |
| GE553Y125 | DN25 | 59 638 ₽ |
| GE553Y126 | DN25 | 66 297 ₽ |
| GE553Y132 | DN25 | 39 405 ₽ |
| GE553Y133 | DN25 | 45 941 ₽ |
| GE553Y134 | DN25 | 53 586 ₽ |
| GE553Y135 | DN25 | 59 638 ₽ |
| GE553Y136 | DN25 | 66 297 ₽ |
| GE553Y137 | DN25 | 72 951 ₽ |
| GE553Y138 | DN25 | 79 605 ₽ |
| GE553Y139 | DN25 | 86 261 ₽ |
| GE553Y140 | DN25 | 92 915 ₽ |
| GE553Y622 | DN25 | 48 800 ₽ |
| GE553Y623 | DN25 | 54 976 ₽ |
| GE553Y624 | DN25 | 62 322 ₽ |
