R553FKDB111

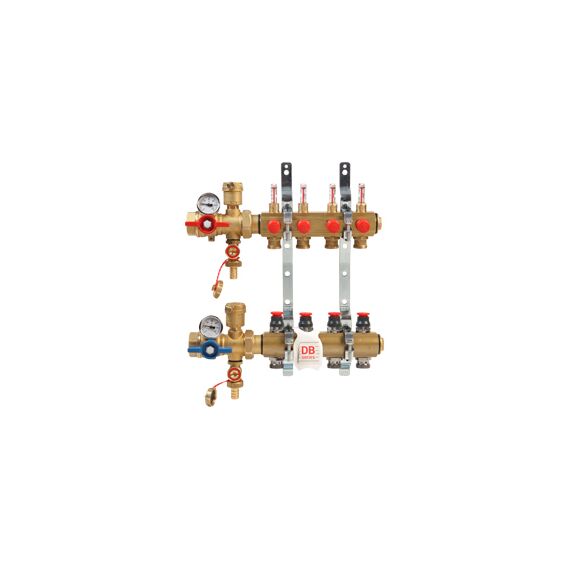

Комплект коллекторного узла с динамическим регулированием расхода 1" x 18 /11 R553FKDB GIACOMINI R553FKDB111
GIACOMINI · коллектор · серия R553FKDB
50 147 ₽опт
91 174 ₽розница
·До 100 000 ₽ — по прайсу (розница), от 100 000 ₽ — оптовая цена
·Минимальный заказ — 20 000 ₽
·Доставка по России — бесплатно
Поставка от официального дистрибьютора GIACOMINI · ООО «КРОНЗЕН»
в наличии
Скачать документацию PDF
Официальная гарантия производителя
Бесплатная доставка по России
Поставка от официального дистрибьютора GIACOMINI
Характеристики
Типколлектор
АртикулR553FKDB111
БрендGIACOMINI
СерияR553FKDB
Условный проход, DN25
dn25
nasosнет, насос в состав не входит и не предусмотрен
shkafR500Y224 (1000x650x85–130 мм)
Количество выходов11
membranaкрасная
dn_plankiDN25, магистраль G 1"
length_mm685
razmer_abG 1" x B.18
dp_range_kpa20–60
flow_versionLow Flow
mezhosevoe_mm50
outputs_range2–12 контуров
Размер:1" x 18 /11
max_pressure_bar10
list_price_eur_20261014.17
flow_setting_range_l_h20–160
max_dp_s_privodami_bar1.5
reg_range_flowmeter_l_min0,4–2,6
max_pressure_vozduhootvodchik_bar7
kvs
НЕ публикуется — динамические клапаны характеризуются диапазоном расхода и рабочего Δp, а не Kvs
prochee
монтаж кранов R269T без герметизации резьбы (самоуплотняющиеся детали); моменты затяжки: воздухоотводчик 5 Нм, сгон 15 Нм, заглушка/переходник max 25 Нм, привод max 5 Нм; при штуцере справа гильза термометра снизу; упаковка — 1 шт.
metering
поплавковые расходомеры на подающем коллекторе (Low Flow шкала 0,4–2,6 л/мин / High Flow 0,5–5 л/мин); мест под теплосчётчики нет
materialy
коллекторы и краны — латунь (корпус буксы UNI EN 12164 CW617N); прокладки/уплотнения — EPDM; кронштейны — оцинкованная сталь; маховик — пластик; шток буксы — нержавеющая сталь; мембрана — эластомер
zapchasti
P12ADBX001 — букса Low Flow с динамической балансировкой, красная мембрана (20,38 €, doc 279 стр.19), P12ADBX002 — букса High Flow, чёрная мембрана (20,38 €), P78MY002 — расходомер шкала 0,4–2,6 л/мин, P78MY001 — расходомер шкала 0,5–5 л/мин, R453Y002 — пластиковая переходная муфта под термоэлектрические приводы, R588ZY001 — металлический кронштейн с опорами, R73PY010 — ключ преднастройки
zhidkosti
вода, водно-гликолевые растворы (макс. 30% гликоля), VDI 2035 / ONORM 5195; минеральные масла запрещены (набухание EPDM)
max_temp_c
5–95 (паспорт R553FKDB); в каталожном описании соседних сборок R553DK/FK — рабочая температура 5–110 °C
naznachenie
системы отопления и охлаждения (панельные напольные/потолочные, лучевая разводка); динамическая балансировка поддерживает заданный расход в каждом контуре независимо от режима остальных контуров
balansirovka
динамическая (мембрана буксы деформируется при изменении Δp и держит расход) + расходомеры на подающем коллекторе; независимая предварительная настройка каждого контура ключом R73PY010, 6 позиций шкалы (заводская установка — поз.6)
kit_detail_fdb
коллектор подающий со встроенными отсечными клапанами и расходомерами, коллектор обратный со встроенными динамическими балансировочными вентилями с преднастройкой, рукоятками ручного регулирования, под приводы R473/R473M
kit_detail_fkdb
коллектор подачи с расходомерами и отсечными клапанами (перекрытие потока; только полностью открыт/закрыт, промежуточные положения запрещены), обратный коллектор с динамическими балансировочными клапанами, под приводы R473/R473M, 2 крана шаровых многофункциональных R269T (с дренажом, воздухоотводчиками и термометрами; монтаж подачей слева или справа), кронштейны металлические R588Z, ключ шестигранный с отвёрткой R558Y001, ключ настроечный R73PY010, торцевые заглушки (пробки)
extras_order_separately
R500-2 — металлический встраиваемый шкаф с регулируемой глубиной (R500Y221 400x650, R500Y222 600x650, R500Y223 800x650, R500Y224 1000x650, глубина 85–130 мм), R473 / R473M — нормально закрытые термоэлектрические приводы (муфта R453Y002 в комплекте привода), R178 / R179 / R179AM — адаптеры B.18 для подключения медных/пластиковых/металлопластиковых труб (для R553FKDB, база 18 мм)
По данным каталога GIACOMINI.
Описание
Комплект коллекторного узла с динамическим регулированием расхода, независимо для каждого индивидуального контура. Состав узла:
- 1 коллектор подающий со встроенными отсечными клапанами с расходомерами.
- 1 коллектор обратный со встроенными балансировочными динамическими вентилями поддержания расхода, с предварительной настройкой, с рукоятками ручного регулирования и возможностью установки приводов R473/R473M для автоматического регулирования.
- 2 многофукциональных крана R269T.
- кронштейны металлические R588Z.
- 1 комплект этикеток для обозначения контуров.
- R558Y001 ключ для отсечных клапанов.
- R73PY010 ключ для предварительного регулирования
Возможно автоматическое управление контурами используя R478, R478M, R473, R473M, предварительно демонтировав рукоятки.
Версия с низким расходом: шкала расходомера 0,4-2,6 л/мин.
Версия с высоким расходом: шкала расходомера 0,5-5 л/мин.
Документы производителя
Другие типоразмеры линейки R553FKDB
| Артикул | DN | Цена, опт |
|---|---|---|
| R553FKDB102 | DN25 | 17 565 ₽ |
| R553FKDB103 | DN25 | 21 945 ₽ |
| R553FKDB104 | DN25 | 25 387 ₽ |
| R553FKDB105 | DN25 | 29 612 ₽ |
| R553FKDB106 | DN25 | 32 590 ₽ |
| R553FKDB107 | DN25 | 34 725 ₽ |
| R553FKDB108 | DN25 | 38 583 ₽ |
| R553FKDB109 | DN25 | 42 438 ₽ |
| R553FKDB110 | DN25 | 46 296 ₽ |
| R553FKDB112 | DN25 | 54 001 ₽ |
| R553FKDB122 | DN25 | 17 565 ₽ |
| R553FKDB123 | DN25 | 21 945 ₽ |
| R553FKDB124 | DN25 | 25 387 ₽ |
| R553FKDB125 | DN25 | 29 612 ₽ |
| R553FKDB126 | DN25 | 32 590 ₽ |
| R553FKDB127 | DN25 | 34 725 ₽ |
| R553FKDB128 | DN25 | 38 583 ₽ |
| R553FKDB129 | DN25 | 42 438 ₽ |
| R553FKDB130 | DN25 | 46 296 ₽ |
| R553FKDB131 | DN25 | 50 147 ₽ |
| R553FKDB132 | DN25 | 54 001 ₽ |
