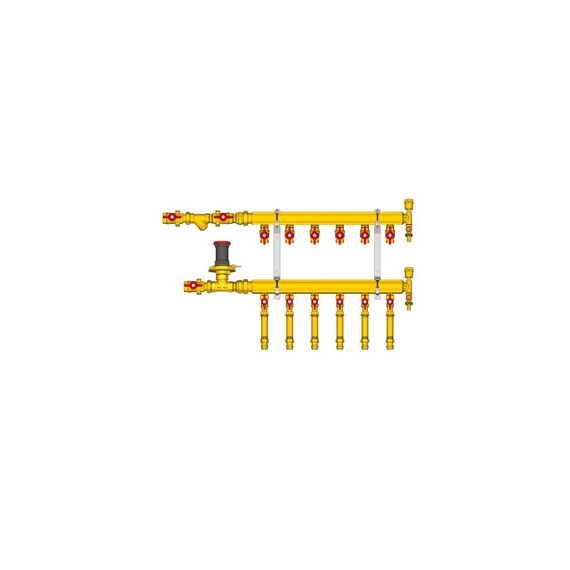

Узел коллекторный отопления этажный, подключение тип B1 (D2) 1" x 1/2" / 3 GE553-B1(D2) GIACOMINI GE553Y403

Полный постатейный состав комплекта для B1(D2) в каталоге не расписан (только краткое описание); kit_detail — дословно из этого описания

Учёт тепла поквартирно: на каждом отводе обратного коллектора — место под теплосчётчик (шаровый кран + фитинг с накидной гайкой + трубка-проставка на время до установки прибора); на подающей группе — штуцер под термодатчик теплосчётчика. Число мест = числу отводов. Теплосчётчик в комплект НЕ входит (докупается GE552 / GE552-M с M-Bus / GE552-US ультразвуковой).

Узел коллекторный отопления этажный, подключение к системе с регулятором перепада давления; подключение к потребителям тип B1: с шаровым краном, отводом с накидной гайкой и проставкой на место монтажа теплосчётчика. От 2 до 6 подключений (каталог 2026, стр. PDF 149 / печатная 138).

Коллекторный узел этажный с группами подключения потребителей тип B1: шаровый кран, отвод с накидной гайкой, трубка-проставка на место монтажа теплосчётчика, Регулятор перепада давления (подключение к системе)

Отопление. Узел коллекторный этажный для индивидуального (поквартирного) учёта тепла, распределение теплоносителя между квартирами этажа; на каждом отводе — место установки квартирного теплосчётчика. Семейство GE553 (по паспорту GE553-В3): двухтрубная система отопления, горизонтальная разводка контуров, от 2 до 10 контуров (по паспорту В3); электропитания не требует (теплосчётчики — автономное питание).

Регулятор перепада давления в подключении узла к системе (формулировка каталога; про отдельный регулятор расхода, в отличие от базового B1, каталог не упоминает)

Монтажные размеры C/D/E/F/G/H и длина узла в нашей док-базе есть ТОЛЬКО для кодов GE553-В3 (паспорт doc 95, стр. 2-3); для артикулов B1/B1(D2) размерных таблиц в доках нет.

Для B1/B1(D2) DN коллекторной планки в доках НЕ указан. По аналогии с таблицами B2/B3 (коды без суффикса = базовая планка, паспорт В3 называет её DN32; варианты помечаются «(DN40)»/«(DN50)») базовые B1-коды соответствуют DN32 — это вывод по аналогии, не прямая цитата.

Серия GE553yx входит в декларации соответствия ЕАЭС (арматура трубопроводная — doc 242; коллекторы — doc 249)

B1: шаровый кран (подача — со штуцером для датчика теплосчётчика), отвод с накидной гайкой и трубка-проставка на место монтажа теплосчётчика (обратная линия)
