Узел коллекторный отопления этажный, подключение тип B1 3/4" x 1/2" / 10 GE553-B1 GIACOMINI GE553Y010

Учёт тепла поквартирно: на каждом отводе обратного коллектора — место под теплосчётчик (шаровый кран + фитинг с накидной гайкой + трубка-проставка на время до установки прибора); на подающей группе — штуцер под термодатчик теплосчётчика. Число мест = числу отводов. Теплосчётчик в комплект НЕ входит (докупается GE552 / GE552-M с M-Bus / GE552-US ультразвуковой).

Узел коллекторный отопления для индивидуального учёта тепла, этажный, с общей балансировкой. От 2 до 12 подключений (каталог 2026, стр. PDF 146 / печатная 135).

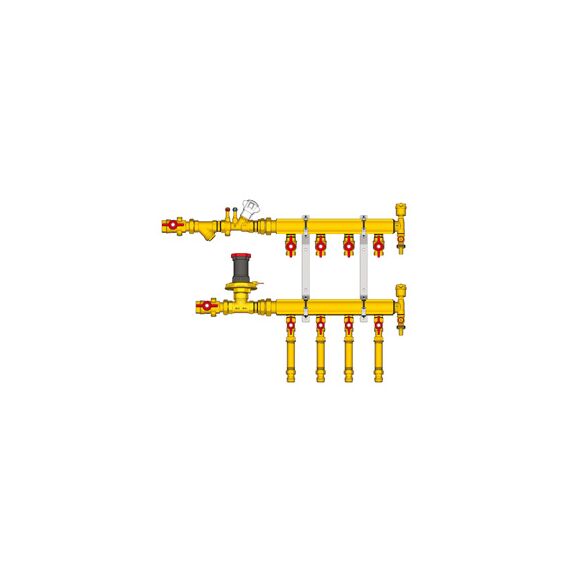

Пара коллекторов линий подачи и обратной с группами подключения квартир: группа подачи — кран шаровый со штуцером для подключения датчика теплосчётчика; группа обратная — шаровый кран и фитинг с накидной гайкой для установки теплосчётчика + трубка-проставка, Пара концевых групп с автоматическим воздухоотводчиком и дренажным краном, Балансировочная пара: регулятор расхода + автоматический регулятор перепада давления (независимая гидравлическая балансировка контура этажа), Запорная арматура на входе/выходе в узел, с возможностью установки манометров, Грязевой фильтр, Монтажные кронштейны

Отопление. Узел коллекторный этажный для индивидуального (поквартирного) учёта тепла, распределение теплоносителя между квартирами этажа; на каждом отводе — место установки квартирного теплосчётчика. Семейство GE553 (по паспорту GE553-В3): двухтрубная система отопления, горизонтальная разводка контуров, от 2 до 10 контуров (по паспорту В3); электропитания не требует (теплосчётчики — автономное питание).

Общая на узел (контур этажа): балансировочная пара — регулятор расхода (статический) + автоматический регулятор перепада давления. Поотводная балансировка в базе НЕТ — балансировочные клапаны R206B-1 на отводы докупаются отдельно.

Монтажные размеры C/D/E/F/G/H и длина узла в нашей док-базе есть ТОЛЬКО для кодов GE553-В3 (паспорт doc 95, стр. 2-3); для артикулов B1/B1(D2) размерных таблиц в доках нет.

Для B1/B1(D2) DN коллекторной планки в доках НЕ указан. По аналогии с таблицами B2/B3 (коды без суффикса = базовая планка, паспорт В3 называет её DN32; варианты помечаются «(DN40)»/«(DN50)») базовые B1-коды соответствуют DN32 — это вывод по аналогии, не прямая цитата.

Серия GE553yx входит в декларации соответствия ЕАЭС (арматура трубопроводная — doc 242; коллекторы — doc 249)

Балансировочные клапаны R206B-1 на отводы (регулирование расхода в контурах квартир), Манометры R225I, Термометры R540F (устанавливаются в рукоятки кранов R749F), Изоляция R551W, Теплосчётчики GE552

B1: шаровый кран (подача — со штуцером для датчика теплосчётчика), отвод с накидной гайкой и трубка-проставка на место монтажа теплосчётчика (обратная линия)
