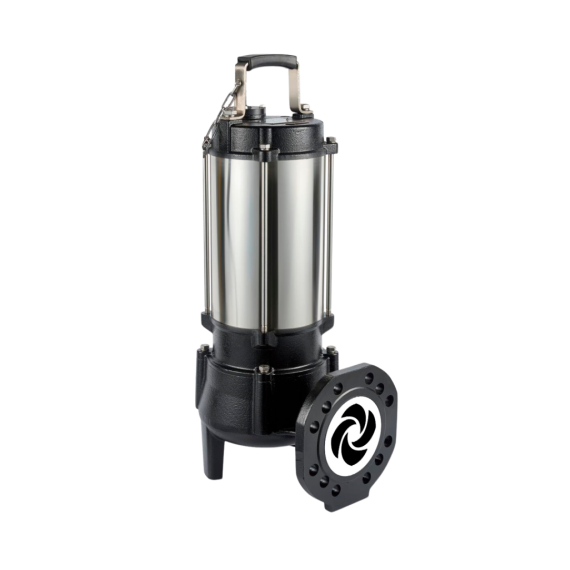

Канализационный насос VSV.65.15.A.2.1.502 VANDJORD 76331005
VANDJORD
по запросу
Поставка от официального дистрибьютора VANDJORD · ООО «КРОНЗЕН»
в наличии
Скачать документацию PDF
Официальная гарантия производителя
Бесплатная доставка по России
Поставка от официального дистрибьютора VANDJORD
Характеристики
Артикул76331005
БрендVANDJORD
Применениеsewage
КорпусЧугун серый

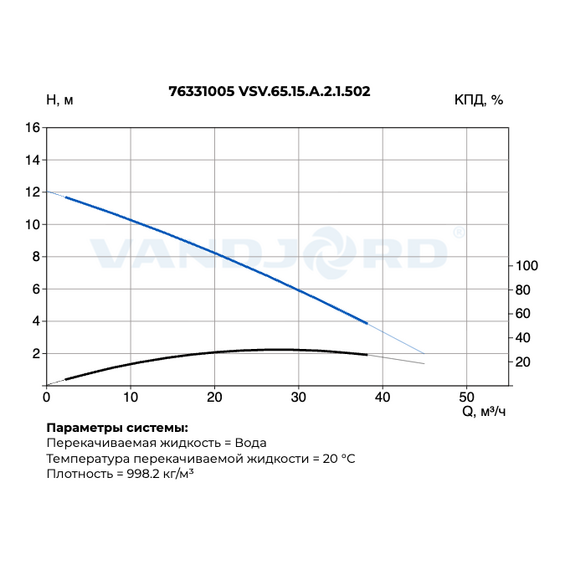

Max напор12 м
Max расход45 м³/ч
Длина, мм305
Высота, мм690
ПодшипникNSK
Ширина, мм230
Тип кабеляH07RN-F
Тип ротораСухой
Схема пускаПрямой пуск (DOL)
Тип монтажаПогружной
Масса (нетто)35 кг
Пусковой ток33,8 A
Кабель питания10 м
Количество фаз1
Рабочее колесоЧугун (HT200)
Сечение кабеля3G1,5 мм²
Номинальный ток10 A
Вид оборудованияКанализационные насосы с вихревым рабочим колесом
Колено фланцевое55153001
Тип оборудованияVSV - Канализационные насосы с вихревым рабочим колесом
Колено для шланга55143001
Номинальный напор7,1 м
Датчик вода-в-маслеНет
Количество полюсов2
Номинальный расход25 м³/ч
Класс изоляции (IEC 85)F
Тип рабочего колесаВихревое
Max число пусков в час30
Страна производстваКНР
Степень защиты (IEC 34-5)IP 68
Max глубина погружения10 м
Номинальная скорость2850 об/мин
Температура хранения-30 .. 60 °C
Габариты без упаковки305x230x690(h) мм
Частота питающей сети50 Гц
Номинальное напряжение1x220 В (50 Гц)
Номинальная мощность - P21,5 кВт
Свободный проход колеса56 мм
Защита электродвигателяУстройство тепловой защиты
Преобразователь частоты52111005
Типоразмер оборудованияVSV.65
Потребляемая мощность - P12,1 кВт
Расположение при монтажеВертикальное
Тип установки уплотненияДвойное
Max температура жидкости, °C40
Min температура жидкости, °C0
Размер напорного патрубкаDN 65
Стандарт электродвигателяIEC
Допустимое давление фланцевPN 6 / PN 10
Автоматическая трубная муфта55113001
Положение напорного патрубкаГоризонтальное
Диапазон температуры жидкости0 .. 40 °C
Снят с производства и заменен наАналог по запросу
Стандарт трубного присоединенияDIN
Допустимое отклонение напряжения-10%/+10% – при повторно-кратковременном режиме работы
Встроенный поплавковый выключательДа
Основание для переносного погружного монтажаВ комплекте
Комплект поставки
Насос; инструкция по монтажу и эксплуатации.
Назначение системы
Дренаж; Отвод сточных вод
Область применения
• Дождевые насосные станции;
• Ливневые очистные сооружения;
• Стоки после первичных и вторичных отстойников на очистных сооружениях;
• Канализационные насосные станции;
• Индивидуальные и многоквартирные жилые дома;
• Городские сточные воды;
• Дренажные и грунтовые воды;
• Хозяйственно-бытовые сточные воды;
• Технические стоки и пр.
Основные преимущества
• Возможность перекачки хоз-бытовых стоков;
• Опора для переносного монтажа в комплекте поставки;
• Двойное торцевое уплотнение;
• Часть моделей с универсальным напорным патрубок PN6 / PN10;
• Встроенная тепловая защита (до 7,5 кВт);
• Для насосов от 7,5 кВт – термодатчики Klixon и датчик контроля воды в масле в стандартной комплектации;
• Катафорезное покрытие чугунных деталей, покраска 100 мкм;
• Опционально: Pt 100 в статоре;
• Опционально: от 5,5кВт - экранированный EMC кабель для работы с внешним ЧРП;
• Принадлежность: Шкаф управления на 1 или 2 насоса, с поплавковыми выключателями (канализационными или дренажными) или аналоговым датчиком уровня;
• Принадлежность: Автоматические трубные муфты в комплекте с ответным фланцем;
• Принадлежность: Направляющие трубы из нержавеющей или оцинкованной стали, подъемные цепи из нержавеющей стали, промежуточными кронштейны.
Перекачиваемая жидкость
Дренажные, поверхностные, грунтовые воды. Сточные воды в городских и промышленных канализационных сетях
Назначение (деление условное)
Бытовой/Промышленный
По данным каталога VANDJORD.
Описание
Канализационный насос VANDJORD (артикул 76331005) — профессиональное оборудование для отвода сточных и фекальных вод. Полный аналог серии Grundfos SE — европейские технологии по выгодной цене.
Область применения
Канализационный насос применяется для отвода сточных и фекальных вод.
Преимущества
- Высокое качество
- Надёжная конструкция
- Простой монтаж
- Официальная гарантия
Заказ и доставка
Канализационный насос VANDJORD (76331005) в наличии. Бесплатная доставка по России. Гарантия.
